Ispezione Raggi X per Prodotti Confezionati

I sistemi di ispezione a Raggi‑X Anritsu rappresentano lo standard internazionale per il controllo qualità dei prodotti confezionati. Affidabilità, sensibilità di rilevamento e stabilità nel tempo rendono queste soluzioni fondamentali per garantire la sicurezza alimentare, intercettare corpi estranei e verificare l’integrità del prodotto finito.

Anritsu è un riferimento nel settore con due sistemi complementari: la Serie XR75, costruita per durabilità e basso costo totale di proprietà, e la nuova Serie XR76, che introduce un livello superiore di sensibilità, stabilità e usabilità per le linee moderne ad alta velocità.

Le applicazioni tipo per questi modelli sono i prodotti alimentari confezionati in vassoi, vaschette o buste.

caratteristiche

Scopri le caratteristiche principali della più moderna tecnologia a Raggi-X Anritsu: la serie XR76!

FUNZIONAMENTO DEI SISTEMI A RAGGI‑X ANRITSU

I sistemi Anritsu analizzano la densità dei materiali all’interno del prodotto confezionato. Attraverso un fascio di Raggi‑X e sensori ad alta sensibilità, il sistema genera un’immagine radiografica che permette di individuare contaminanti invisibili ai metal detector tradizionali, come vetro, ceramica, pietra, plastiche dure o ossa calcificate.

Il processo è rapido e totalmente sicuro: le macchine sono completamente schermate e l’esposizione per operatori e prodotti è pari a zero. L’ispezione non altera in alcun modo le caratteristiche chimiche e sensoriali degli alimenti.

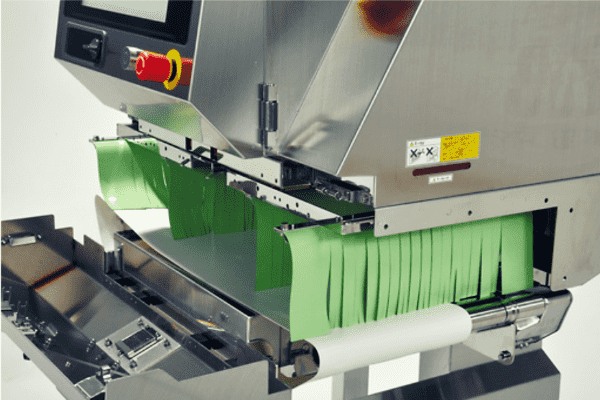

SERIE XR75 – AFFIDABILITÀ E LUNGA DURATA

La Serie XR75 è progettata per garantire la massima stabilità operativa, una lunga durata dei componenti e un costo totale di proprietà estremamente ridotto. Grazie alla tecnologia Long Life HD, i generatori e i sensori offrono una durata superiore alla media, riducendo drasticamente gli interventi di manutenzione programmata. La risoluzione del sensore e gli algoritmi Anritsu assicurano un rilevamento preciso dei contaminanti nella maggior parte delle applicazioni standard su prodotti confezionati, mantenendo tempi di ispezione rapidi e un’elevata produttività.

XR75 è la scelta ideale per chi cerca performance solide, affidabilità costante e un investimento competitivo su linee anche molto impegnative.

SERIE XR76 – NUOVA GENERAZIONE CON SENSIBILITÀ E STABILITÀ SUPERIORI

La Serie XR76 rappresenta l’evoluzione tecnologica della XR75, progettata per incrementare precisione, stabilità e performance nelle linee moderne ad alta velocità. Il nuovo sensore TDI ad alta risoluzione (0,2 × 0,2 mm) e i nuovi algoritmi di elaborazione consentono di rilevare contaminanti ancora più piccoli, ridurre drasticamente i falsi scarti e migliorare la nitidezza dell’immagine anche su prodotti irregolari, oltre che mantenere prestazioni costanti fino a 80 m/min senza deformazioni dell’immagine.

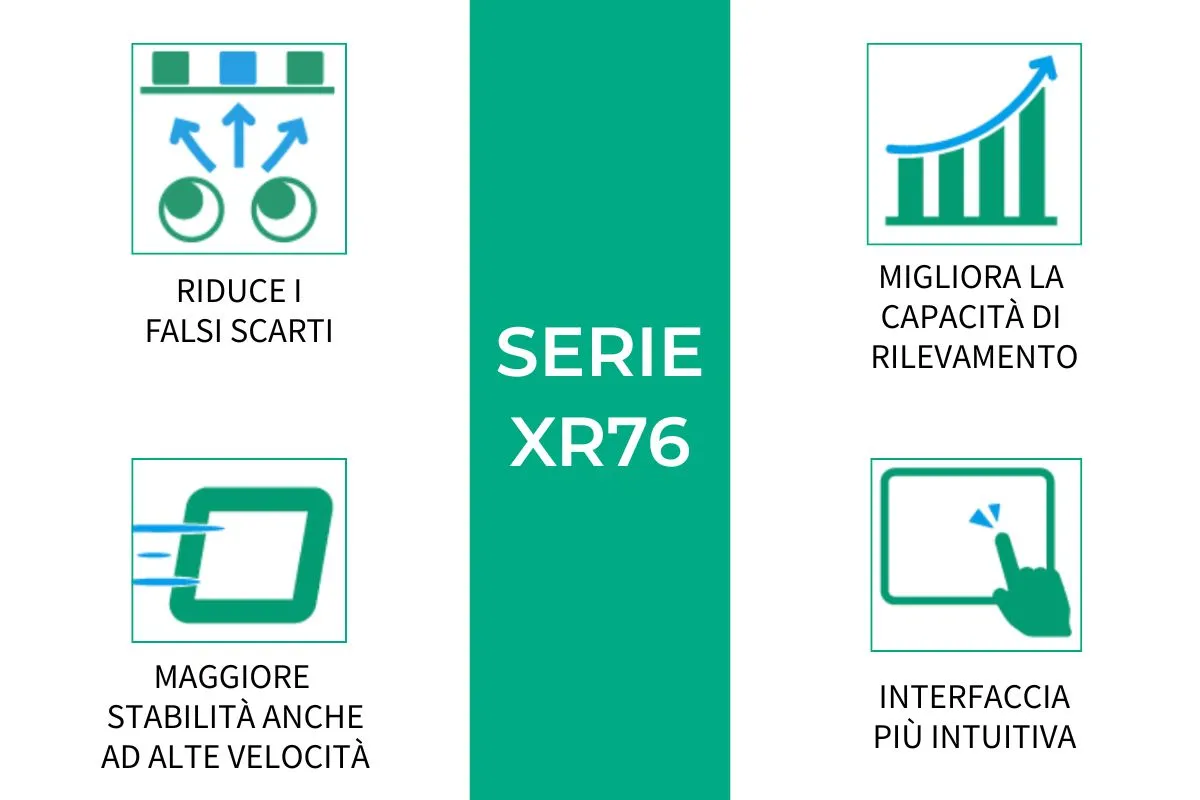

Performance migliorate anche ad alte velocità
Abbattimento sensibile del falso scarto

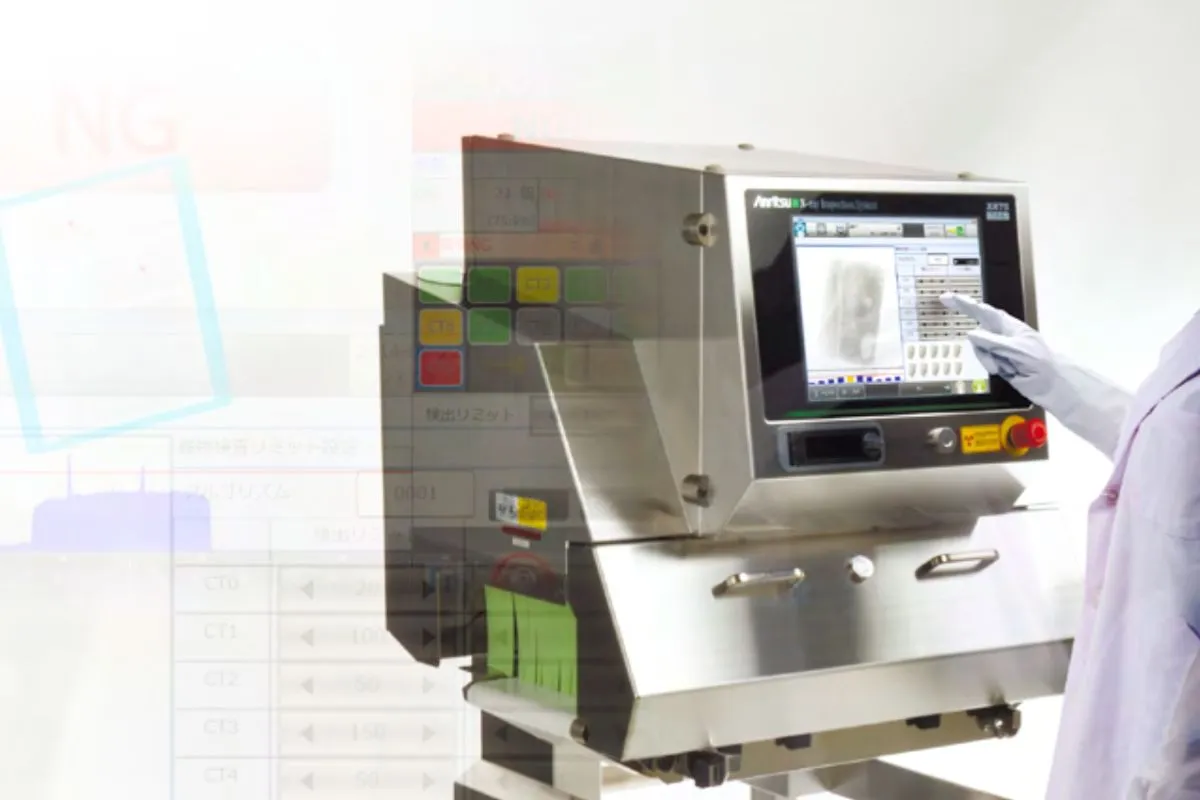

Interfaccia più intuitiva
Migliore usabilità con le modalità 1-Pass e 1-Touch set-up
Maggiore durata dei componenti rispetto alla concorrenza.

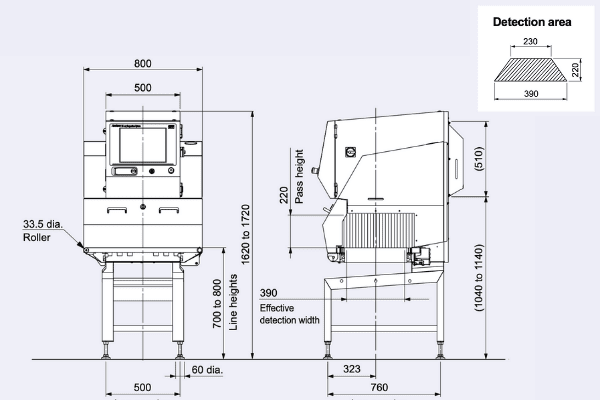

Specifiche Tecniche

Larghezza nastro: 420 mm
Altezza da terra del nastro: 900 mm +- 50 mm
Area di rilevamento: W1 390 mm, W2 230 mm, H 220 mm
Dimensioni limite prodotto: W max 230 mm, H max 220 mm
Peso max. prodotto: 5 kg
Direzione avanzamento prodotto: SX – DX
Velocità nastro: 10 – 60 m/min

Maschera prodotti in fase di ispezione raggi x

Rilevazione prodotti mancanti durante ispezione a raggi x

CONTROLLO QUALITÀ DEI PRODOTTI CONFEZIONATI

Misurazione virtuale del peso: calcolo effettuato in base all’area, alla luce e all’ombra degli elementi su un’immagine radiografica
Rilevamento prodotto mancante: calcola la circonferenza, l’area e il volume del prodotto dall’immagine per identificare crepe e rotture, e controllare possibili elementi mancanti nelle multi-confezioni e kit..
Ispezione in linee multiple: diverse tipologie di rilevamento in ogni linea per i prodotti target che si muovono su più file, fino ad un massimo di 6 file.
Funzione di Mascheramento: Aumenta la sensibilità di rilevamento mascherando le parti dell’immagine in cui gli effetti del prodotto sono elevati e simili a quelli dei contaminanti, rimuovendoli dall’area di rilevamento dei contaminanti stessi.

Domande Frequenti

Che tipo di contaminanti possono rilevare i sistemi a Raggi‑X Anritsu?

I sistemi Anritsu rilevano contaminanti in base alla densità, e non al materiale, garantendo un’ispezione molto più completa rispetto ai metal detector tradizionali. Possono individuare metalli, vetro, pietra, ceramica, ossa calcificate, plastica dura e gomma, anche quando presenti in prodotti confezionati o in imballaggi complessi. La Serie XR75 offre una sensibilità elevata per le applicazioni standard, mentre la nuova XR76 aumenta ulteriormente la precisione grazie a un sensore TDI ad altissima risoluzione, ideale per contaminanti più piccoli o prodotti irregolari.

I sistemi a Raggi‑X Anritsu sono sicuri per operatori e prodotti?

Sì, sono completamente sicuri. Le macchine sono schermate per impedire qualsiasi dispersione di radiazioni e i livelli emessi sono ampiamente inferiori ai limiti CE, tant’è che non è necessario utilizzare dosimetri o sistemi di monitoraggio all’esposizione o utilizzo delle Raggi-X. Sensori di sicurezza spengono la sorgente nel momento in cui una porta viene aperta o si verifica un’anomalia. Per quanto riguarda gli alimenti, l’ispezione ai Raggi X non altera in alcun modo il prodotto, non lascia residui e non modifica le sue caratteristiche: il cibo ispezionato è totalmente sicuro per il consumo.

Può il sistema a Raggi-X per alimenti sostituire l’uso del metal detector?

Assolutamente sì. Un sistema a raggi X Anritsu può sostituire un metal detector e garantire prestazioni superiori. Questo perché la tecnologia a raggi X non si basa sulla natura del materiale, ma sulla sua densità: oltre ai metalli ferrosi e non ferrosi, è in grado di individuare corpi estranei come vetro, pietra, plastica ad alta densità e altri contaminanti. In pratica, riesce a rilevare contaminanti invisibili ai metal detector, offrendo un livello di sicurezza e controllo qualità molto più elevato all’interno delle linee di confezionamento alimentare.

Qual è la differenza principale tra la Serie XR75 e la nuova Serie XR76?

La Serie XR75 è progettata per garantire massima affidabilità, manutenzione ridotta e lunga durata dei componenti, offrendo performance solide nelle applicazioni standard. La XR76 introduce invece un livello superiore di sensibilità e stabilità, grazie a un nuovo sensore TDI con risoluzione più elevata e a un’elaborazione dell’immagine più precisa, che riduce drasticamente i falsi scarti. Mantiene prestazioni costanti anche alle alte velocità di linea e offre un’interfaccia completamente rinnovata, più intuitiva e immediata da configurare.
